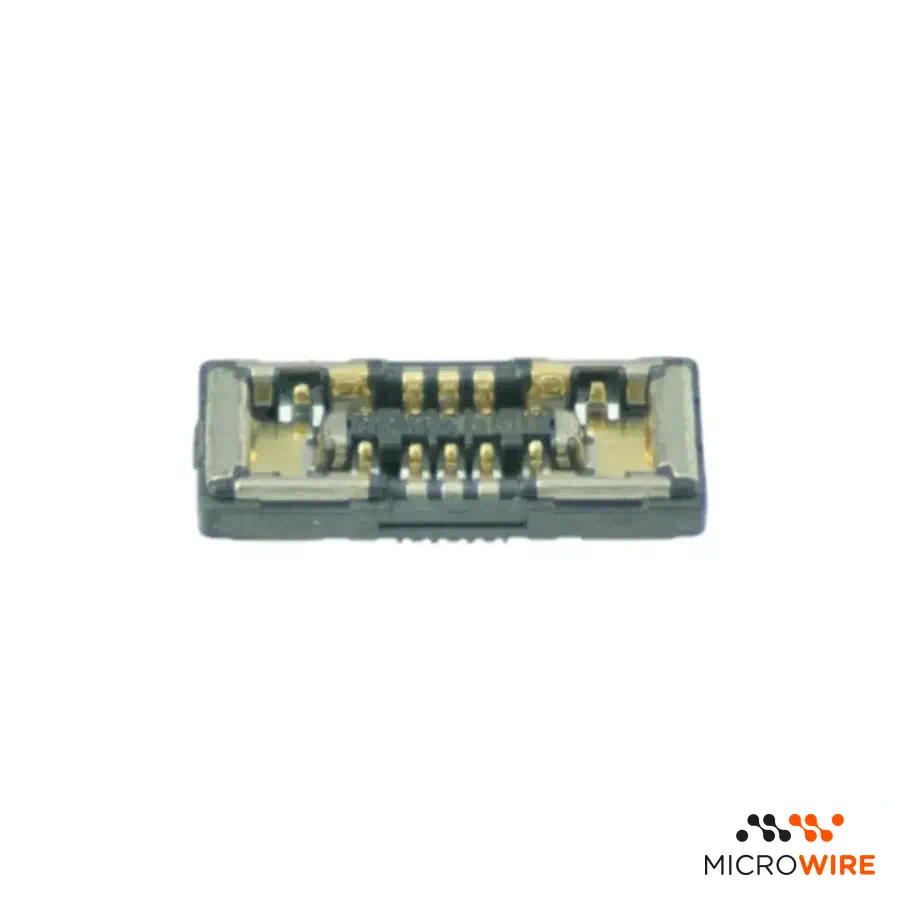

Connecteur de Batterie FPC Samsung Galaxy S22 Series S23 Series

Connecteur de Batterie FPC pour Samsung Galaxy S22 et S23 Series : Connexion Électrique Sûre

Le connecteur de batterie FPC pour les séries Samsung Galaxy S22 et S23 rétablit la communication stable entre la carte mère et la batterie. Ce terminal FPC à souder remplace l'embase endommagée sur la carte mère pour assurer le passage correct du courant. C'est la solution indiquée pour les réparations de micro-soudure lorsque le téléphone mobile subit des dommages sur le connecteur de la carte.

Spécifications Techniques

• Type de pièce : Connecteur de Batterie FPC
• Compatibilité: Galaxy S22 (SM-S901B, SM-S901B/DS); Galaxy S23 (SM-S911B, SM-S911B/DS)
• Référence : FPCB-S22S23
• Qualité : OEM

Quand Remplacer

• Le connecteur sur la carte mère a des broches cassées ou tordues.
• Le téléphone mobile ne s'allume pas et n'affiche aucun signal de charge après le changement de la batterie.
• Mauvais contact qui fait redémarrer l'équipement avec de petits touchés.
• Signes visibles de court-circuit ou de brûlure sur les broches du connecteur — confirmez le diagnostic.

Notes pour le Technicien

• Testez avant d'appliquer : connectez la batterie sans la coller et confirmez que l'équipement démarre, charge et affiche le pourcentage correctement. Ainsi, s'il y a un problème, le retour ou la garantie est traité de manière simple et rapide.
• Difficulté : Avancée (requiert de l'équipement et de l'expérience en micro-soudure CMS).
• Démontage complet de la carte mère nécessaire avant l'intervention thermique.
• Protégez les composants environnants avec du ruban thermique en polyimide pour éviter le dessoudage accidentel.
• Inspectez l'alignement des broches sous microscope avant d'appliquer l'alimentation électrique.

Ce Qui Distingue Cette Version

Cette version OEM présente des dimensions et un brochage précis pour garantir une soudure propre sur la carte mère. C'est le bon choix pour les techniciens en micro-soudure qui ont besoin de récupérer des cartes mères sans compromettre l'intégrité du circuit.

Foire Aux Questions

Ce connecteur est-il soudé sur la carte mère ou sur le câble de la batterie ?

Il s'agit du connecteur femelle soudé directement sur la carte mère où s'emboîte le câble flex de la batterie.

La même pièce convient-elle au Galaxy S22 et au Galaxy S23 Ultra ?

Oui, le connecteur possède la même spécification et le même brochage pour les modèles compatibles des gammes Galaxy S22 et Galaxy S23.

Article testé par Micro Wire avant l'expédition avec livraison rapide depuis le Portugal. Si vous ne souhaitez pas réparer, nous pouvons le faire pour vous.
