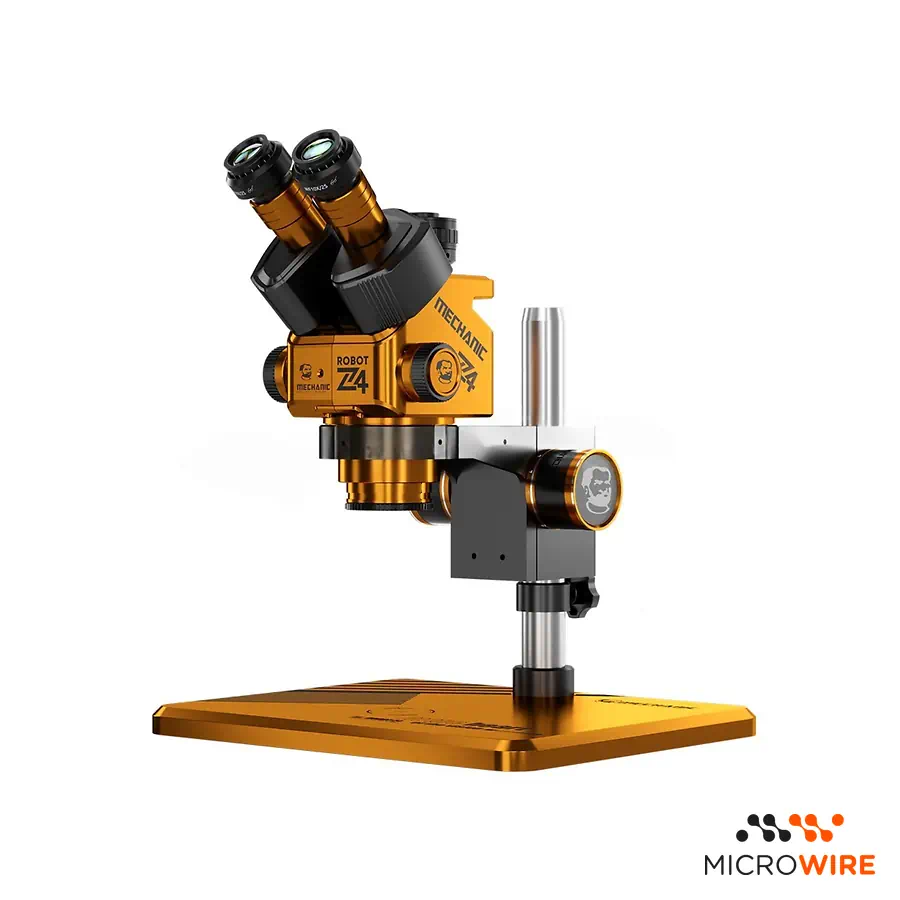

Mechanic Microscope Stéréo Trinoculaire Robot Z4

Microscope Optique Trinoculaire de Précision Mechanic Robot Z4

Le Mechanic Microscope Stéréo Trinoculaire Robot Z4 est un outil professionnel développé pour les tâches de micro-soudure et l'inspection minutieuse de cartes de circuits imprimés. Équipé d'oculaires WF10X / 22mm à grand champ et d'une plage de grossissement continu, il offre une visualisation nette essentielle pour identifier les micro-fissures et réaliser des réparations électroniques exigeantes.

Spécifications Techniques

• Référence : Mechanic ROBOT Z4 Trinoculaire
• Plage de zoom : 0,6X - 4,5X (Rapport 1:7,5)
• Grossissement total : 6X - 45X (avec oculaires WF10X)
• Oculaires : Grand champ WF10X / 22mm
• Tête optique : Inclinaison à 45°, rotation à 360°
• Sortie vidéo : Port trinoculaire compatible avec adaptateurs CTV
• Référence interne : MEC-RBT-Z4

Ce Qui Distingue Ce Modèle

Le rapport de zoom continu de 1:7,5 combiné à des oculaires de 22mm garantit une zone de travail visuellement vaste et confortable lors de longues périodes sur l'établi. La tête pivotante à 360° et la sortie dédiée à la caméra facilitent le partage d'images sur des moniteurs de support sans compromettre l'alignement ergonomique.

Conseils d'Utilisation

Ajustez toujours les dioptries sur les deux oculaires avant de commencer le processus de soudure pour maintenir une mise au point constante sur toute la plage de zoom. Lors de l'installation d'un adaptateur CTV et d'une caméra sur le port trinoculaire, équilibrez la parfocalité afin que l'écran et l'observation optique directe restent simultanément focalisés.

Questions Fréquemment Posées

Est-il possible d'utiliser une caméra avec ce microscope ?

Oui, le microscope dispose d'un port trinoculaire dédié compatible avec les adaptateurs CTV pour l'installation de caméras industrielles de microscopie.

Quel est le niveau de grossissement obtenu avec les oculaires d'origine ?

Avec les oculaires de 10X fournis comme référence optique de base, le grossissement continu varie entre 6X et 45X.
