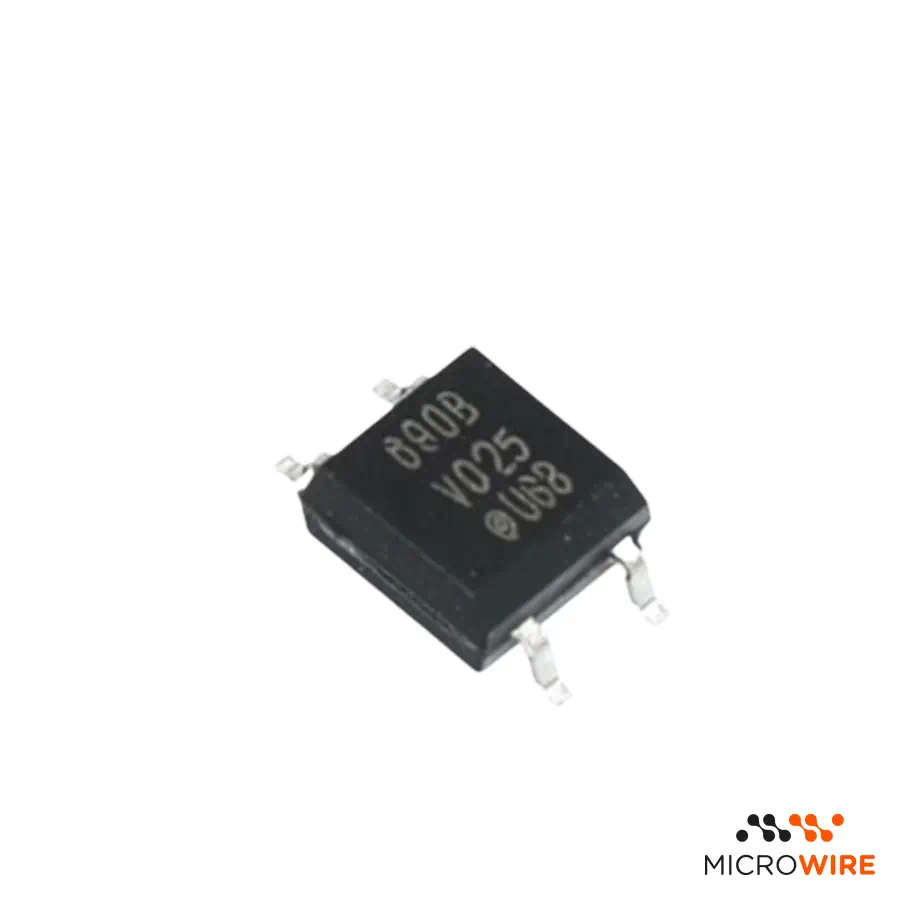

SFH690BT - Optocoupleur 1 Canal Sortie Transistor SOP4

Isolation Galvanique Fiable avec Sortie Transistor SFH690BT

Le SFH690BT est un optocoupleur de haute fiabilité, conçu pour fournir une isolation galvanique sécurisée entre les circuits basse et haute tension. Sa configuration monocanal avec sortie à phototransistor assure un transfert de signal propre et sans interférences, en faisant un composant essentiel pour la protection des microcontrôleurs et des interfaces sensibles dans des environnements à bruit électrique.

Spécifications Techniques

• Modèle: SFH690BT
• Type de Coupleur: Optique (Optocoupleur)
• Nombre de Canaux: 1
• Type de Sortie: Transistor NPN
• Boîtier: SOP-4 (Small Outline Package, 4 broches)
• Tension d'Isolation (Viso): 5300 Vrms
• Taux de Transfert de Courant (CTR): 63% à 125%
• Fabricant: Vishay / Telefunken (ou équivalent)

Ce Qui Distingue Ce Modèle

Le principal avantage du SFH690BT réside dans sa combinaison d'un boîtier compact SOP-4, idéal pour le montage en surface (SMD) sur des PCBs haute densité, avec une tension d'isolation élevée. Cette caractéristique le rend supérieur aux alternatives en boîtiers plus grands pour les applications où l'espace est critique, sans compromettre la sécurité électrique du projet.

Conseils d'Utilisation / Installation

Lors de la soudure du SFH690BT, utilisez une station à air chaud ou un fer à souder à pointe fine, en respectant les températures maximales indiquées dans la fiche technique (datasheet) pour éviter d'endommager le composant. Assurez-vous que l'orientation de la broche 1 est correcte sur la carte de circuit imprimé pour garantir la polarité appropriée de la diode émettrice et du phototransistor.

Questions Fréquentes

Quelle est la fonction principale d'un optocoupleur comme le SFH690BT?

Sa fonction est de transmettre un signal électrique entre deux circuits électriquement isolés, en utilisant la lumière comme moyen de transmission. Cela protège les circuits sensibles des pics de haute tension et élimine les boucles de masse.

Ce composant peut-il être utilisé pour contrôler des charges CA?

Non directement. Le SFH690BT a une sortie à transistor CC. Pour contrôler des charges CA, sa sortie devrait être connectée à un circuit de déclenchement approprié, tel qu'un TRIAC ou un relais statique (SSR).

Assurez l'intégrité et la sécurité de vos projets électroniques. Ajoutez le SFH690BT à votre panier, avec du stock disponible pour un envoi immédiat depuis le Portugal.
