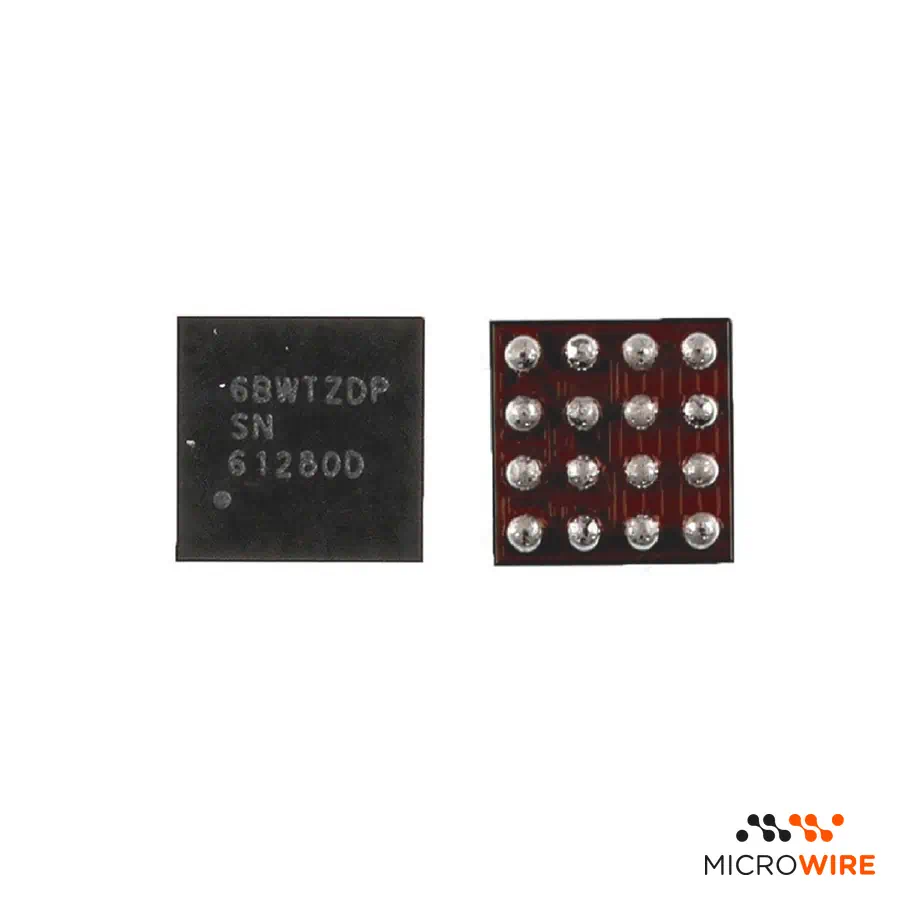

SN61280D U2301 PMIC Caméra iPhone 7 7 Plus

PMIC de Caméra pour iPhone 7 et iPhone 7 Plus : Gestion d'Énergie du Capteur

Le PMIC de caméra SN61280D (désignation de carte U2301) est le circuit intégré responsable de réguler et de fournir les tensions d'alimentation aux modules photographiques de l'iPhone 7 et de l'iPhone 7 Plus. Ce circuit intégré de gestion d'énergie de la caméra résout les pannes électriques graves sur la carte mère qui empêchent le fonctionnement des capteurs d'image.

Spécifications Techniques

• Type de pièce : Circuit Intégré PMIC de Caméra
• Référence du composant : SN61280D (U2301)
• Compatibilité: iPhone 7 (A1660, A1778, A1779); iPhone 7 Plus (A1661, A1784, A1785)
• Qualité : OEM

Quand Remplacer

• Caméra Arrière avec écran noir ou l'application se ferme à l'ouverture — confirmez le diagnostic
• Lampe torche ou flash désactivés en raison d'une panne sur les lignes d'alimentation — confirmez le diagnostic
• Chauffage localisé sur la carte mère dans la zone du circuit U2301
• Consommation anormale d'énergie ou court-circuit sur la ligne d'alimentation de la caméra

Notes pour le Technicien

• Testez avant d'appliquer : connectez la pièce à l'équipement et confirmez son fonctionnement avant de la fixer ou de la coller définitivement. Ainsi, s'il y a un problème, le retour ou la garantie est traité de manière rapide et simple.
• Difficulté : Avancée (nécessite de la micro-soudure BGA et un microscope de laboratoire).
• Accès via le démontage de la carte mère, le retrait du blindage thermique supérieur et la protection des composants voisins contre la chaleur excessive.
• Il est recommandé de nettoyer soigneusement les pads sur la carte mère et d'appliquer un profil thermique contrôlé pour éviter le gauchissement de la carte.
• Mesurez les lignes de sortie de tension après la soudure avant de refermer complètement l'équipement.

Ce qui Distingue Cette Version

Cette version de qualité OEM respecte les normes strictes des lignes d'assemblage, garantissant la même tolérance de tension et la même stabilité thermique. C'est la sélection idéale pour les techniciens de réparation avancée effectuant des interventions au niveau des composants sur la carte mère.

Questions Fréquentes

Ce circuit intégré U2301 convient-il aux deux modèles ?
Oui, le composant SN61280D est utilisé à la fois dans l'iPhone 7 et l'iPhone 7 Plus pour la régulation de l'énergie de la caméra.

Le remplacement du PMIC SN61280D résout-il les problèmes de mise au point ?
Non, les anomalies du moteur de mise au point ou de la stabilisation optique proviennent habituellement de la caméra elle-même, tandis que ce composant agit sur la distribution électrique de l'alimentation.
