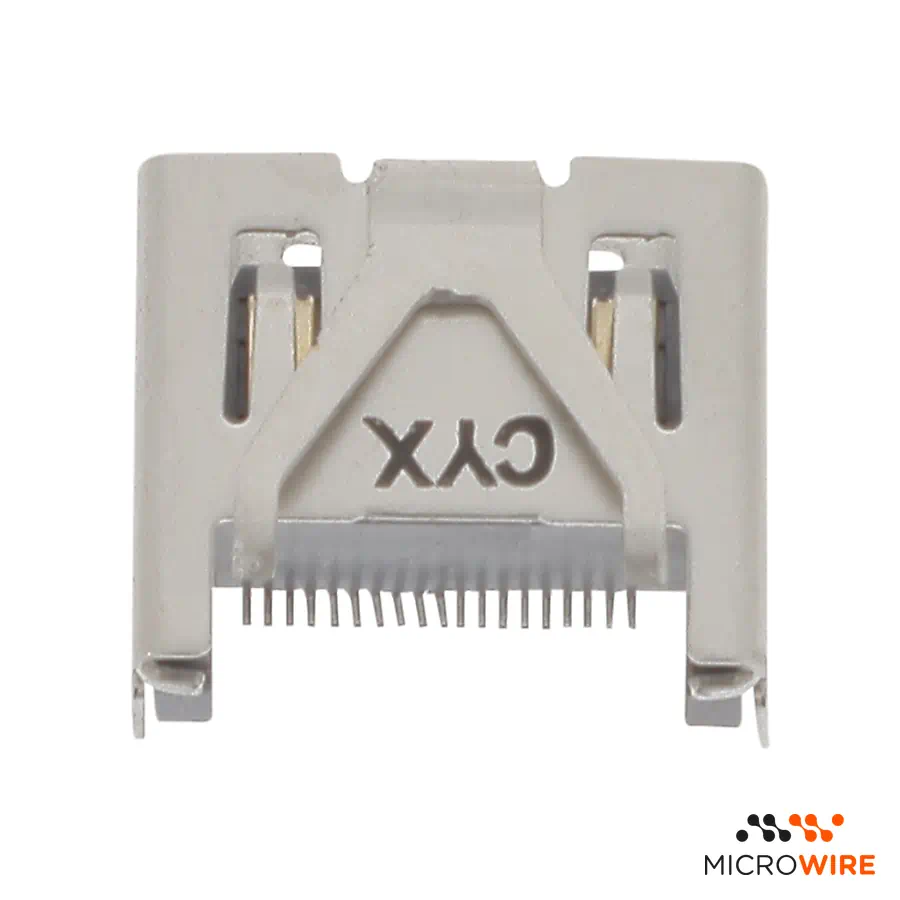

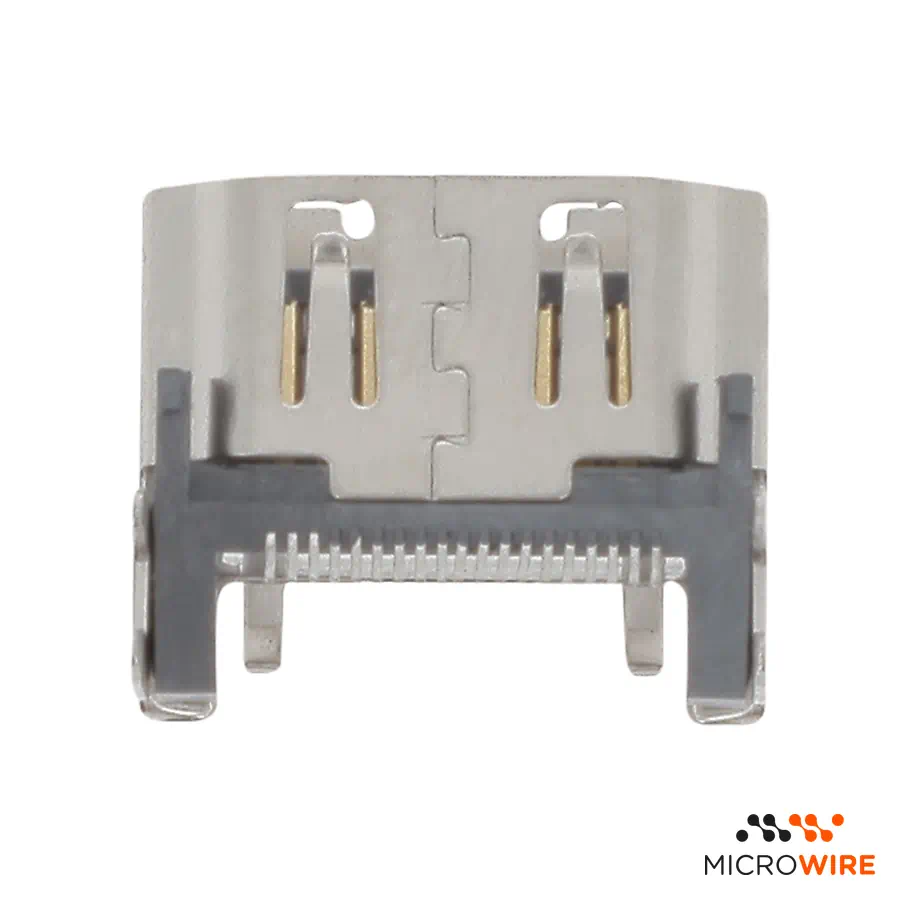

Port HDMI Playstation 4 CUH-20XX CUH-21XX CUH-70XX CUH-72XX

Port HDMI pour PlayStation 4 Slim et Pro : Sortie Vidéo et Audio Numérique Stable

Ce port HDMI est conçu pour remplacer le connecteur de sortie vidéo endommagé sur la console de jeux vidéo. L'installation de ce connecteur HDMI rétablit la transmission du signal haute définition vers le téléviseur ou le moniteur, éliminant les défauts d'image causés par des broches cassées.

Spécifications Techniques

• Type de pièce : Connecteur de sortie vidéo / Port HDMI
• Compatibilité : PlayStation 4 Slim ; PlayStation 4 Pro
• Modèles compatibles : CUH-20XX, CUH-21XX, CUH-70XX, CUH-72XX
• Qualité : OEM

Quand Remplacer

• La console s'allume (lumière blanche fixe) mais le téléviseur indique "pas de signal" — confirmez le diagnostic.
• Broches internes du connecteur visiblement tordues, desserrées ou cassées.
• L'image présente des parasites numériques, des coupures intermittentes ou une résolution incorrecte.
• Le câble HDMI est lâche ou ne s'emboîte pas jusqu'au fond dans le panneau arrière.

Notes pour le Technicien

• Testez avant d'appliquer : connectez la pièce à l'équipement et confirmez son fonctionnement avant de la fixer ou de la coller définitivement. Ainsi, s'il y a un problème, le retour ou la garantie est traité de manière simple et rapide.
• Difficulté : Avancée. Nécessite un équipement de soudage à air chaud et un fer à pointe fine pour la micro-soudure SMD.
• Il est nécessaire de démonter totalement le châssis métallique et de retirer la carte mère pour accéder aux points de soudure.
• Nettoyez soigneusement les pads sur la carte avec de la tressse à dessouder et du flux avant d'aligner le nouveau connecteur.
• Vérifiez la continuité de chacune des 19 broches avec un multimètre sous microscope après le soudage.

Ce Qui Distingue Cette Version

Cette pièce suit le standard OEM avec des spécifications dimensionnelles rigoureuses pour un alignement exact sur les pads de la carte de circuit. Il s'agit du choix indiqué pour les techniciens professionnels qui effectuent des réparations électroniques au niveau des composants.

Foire Aux Questions

Ce port convient-il à la première version de la PS4 (CUH-10XX ou CUH-11XX) ?
Non. Ce connecteur possède des broches et des fixations arrière spécifiques pour les révisions PlayStation 4 Slim (CUH-20XX, CUH-21XX) et PlayStation 4 Pro (CUH-70XX, CUH-72XX).

Le remplacement du port résout-il toujours le problème d'écran noir ?
Il le résout si la panne est mécanique au niveau du connecteur. Si les broches sont intactes et qu'il n'y a aucun signal vidéo, la panne peut provenir du circuit intégré émetteur (puce panasonic) ou des filtres de ligne — confirmez le diagnostic.
