Circuit Intégré 74HC00N Porte Logique NAND

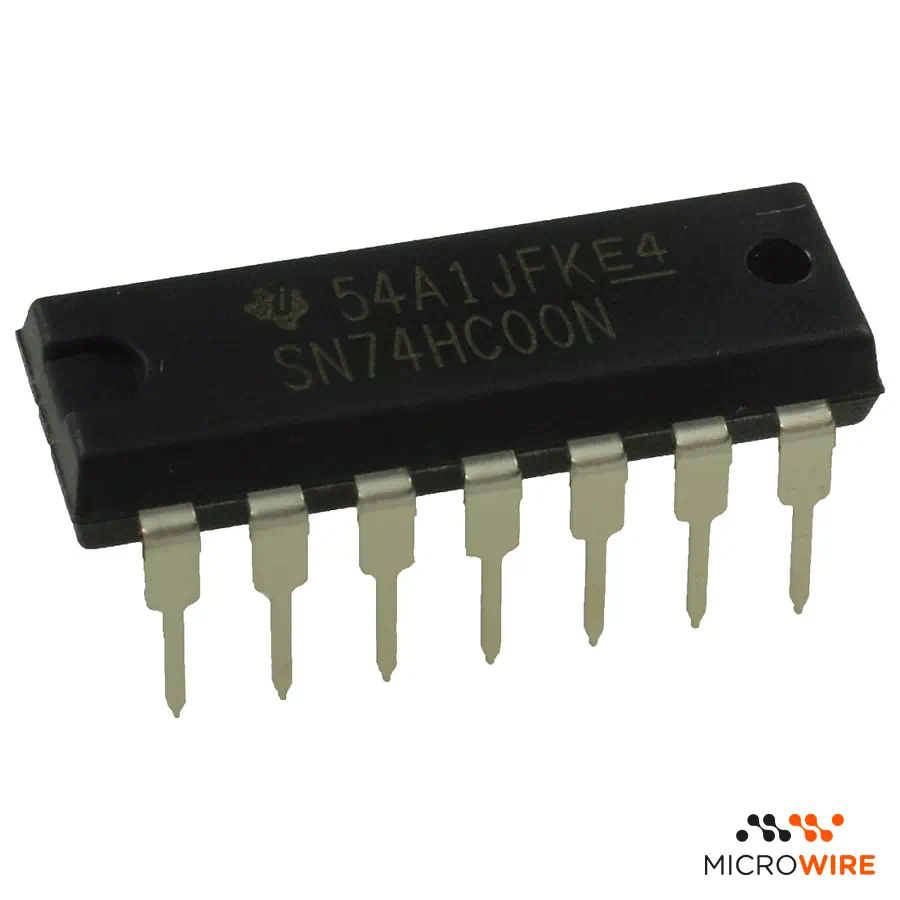

Circuit Intégré 74HC00N: Quatre Portes NAND Haute Fiabilité

Le 74HC00N est un circuit intégré fondamental qui fournit quatre portes logiques NAND indépendantes à 2 entrées. Conçu avec la technologie CMOS haute vitesse (HC), il offre un excellent équilibre entre rapidité et faible consommation d'énergie, ce qui le rend idéal pour une large gamme d'applications en logique numérique, des projets de prototypage aux systèmes embarqués complexes.

Spécifications Techniques

• Type de Logique: NAND
• Nombre de Portes: 4
• Nombre d'Entrées par Porte: 2
• Tension d'Alimentation (Vcc): 2V à 6V
• Temps de Propagation Typique: 8 ns
• Courant de Sortie (Ioh/Iol): ±4mA à 5V
• Boîtier: DIP-14 (Dual In-line Package)
• Famille Logique: 74HC (High-Speed CMOS)

Conseils d'Utilisation / Installation

Pour garantir la stabilité du circuit, il est recommandé d'utiliser un condensateur de découplage (généralement 100nF) entre les broches d'alimentation (VCC et GND), positionné le plus près possible du CI. N'oubliez pas que les entrées CMOS non utilisées doivent être connectées à VCC ou GND pour éviter les états flottants et la consommation inutile.

Foire Aux Questions

Ce CI est-il compatible avec la famille logique TTL?

Oui, le 74HC00N peut alimenter jusqu'à 10 charges LSTTL (Low-Power Schottky TTL), assurant une excellente interopérabilité entre les familles logiques les plus courantes dans les projets électroniques.

Quel est le principal avantage de la série HC par rapport à la HCT?

La série HC, comme ce 74HC00N, est optimisée pour les systèmes fonctionnant entièrement avec des niveaux de tension CMOS. La série HCT est conçue spécifiquement pour être compatible au niveau de tension d'entrée avec les anciens systèmes TTL.

Ajoutez ce composant essentiel à votre laboratoire d'électronique. Avec le stock disponible chez Micro Wire pour expédition immédiate, vous pouvez compter sur la qualité et la rapidité qu'exigent vos projets.
