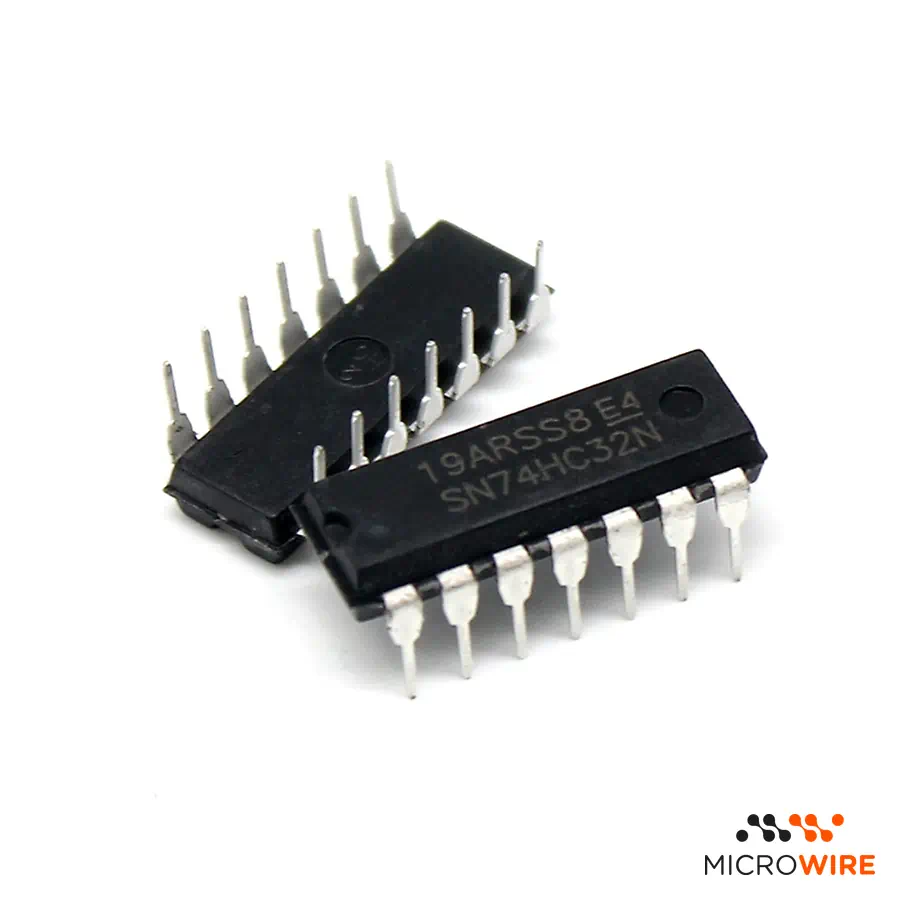

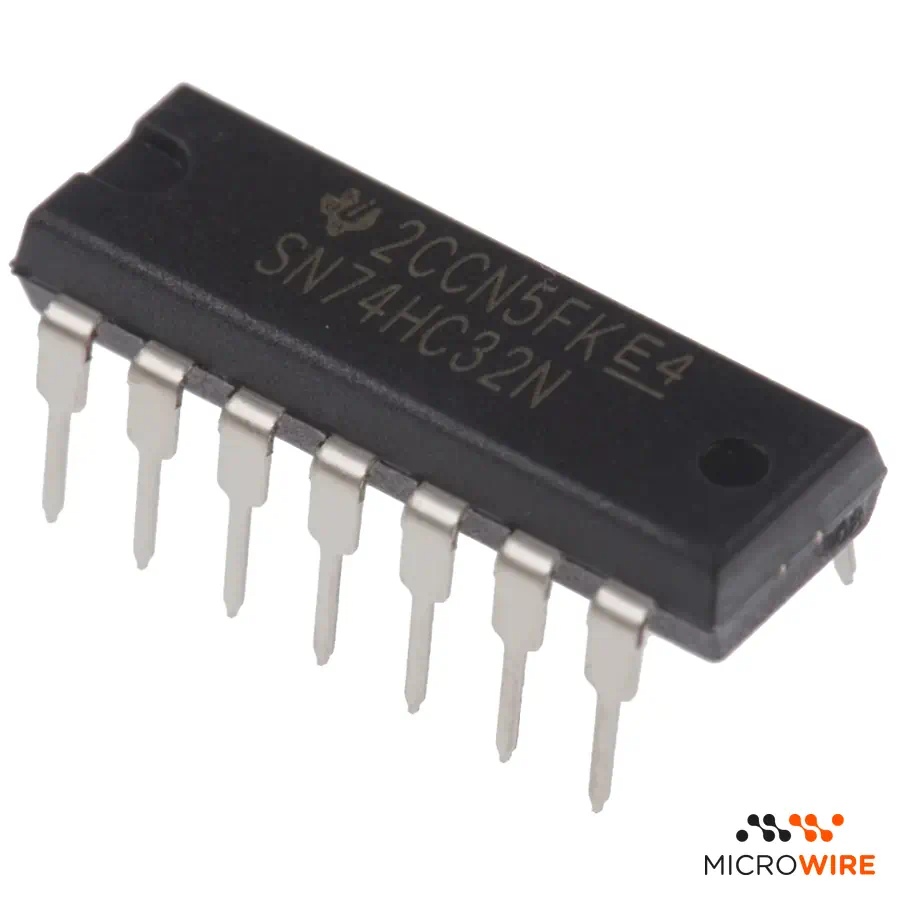

Circuit Intégré 74HC32N Porte Logique OU

Circuit Intégré 74HC32N Porte Logique OU: Fiabilité pour les Réparations Électroniques

Le Circuit Intégré 74HC32N est une solution essentielle pour la réparation de circuits numériques, offrant quatre portes logiques OU indépendantes à deux entrées. Sa technologie CMOS haute vitesse assure une faible consommation d'énergie et un fonctionnement stable, des avantages cruciaux pour restaurer la fonctionnalité originale des équipements électroniques avec précision et durabilité.

Spécifications Techniques

• Type de Logique: Porte OU Quadruple à 2 Entrées
• Famille Logique: 74HC (CMOS Haute Vitesse)
• Tension d'Alimentation: 2V à 6V
• Courant de Sortie (Max): 5.2mA
• Temps de Propagation: 7ns à 5V
• Boîtier: DIP-14 (Traversant)
• Plage de Température de Fonctionnement: -40°C à +125°C

Conseils d'Utilisation / Installation

Lors du remplacement de ce composant, assurez-vous que l'alimentation du circuit est coupée. Vérifiez l'orientation correcte du CI en utilisant l'encoche de référence (broche 1) pour éviter tout dommage. Il est recommandé d'utiliser un bracelet antistatique pour manipuler le composant, le protégeant contre les décharges électrostatiques (ESD) qui peuvent compromettre son intégrité.

Label de Qualité Micro Wire

Chez Micro Wire, la fiabilité n'est pas une option. Chaque Circuit Intégré 74HC32N est soumis à une inspection manuelle rigoureuse et à des tests fonctionnels avant d'être expédié. Ce processus garantit que vous recevez un composant 100% fonctionnel et sans défaut, prêt pour une installation sûre et réussie.

Foire Aux Questions

Ce CI est-il compatible avec la famille logique TTL?

Oui, les entrées du 74HC32N sont compatibles avec les niveaux de tension de la logique TTL (Transistor-Transistor Logic), facilitant son intégration dans des circuits mixtes.

Quel est le principal avantage de la famille 74HC par rapport à la 74LS?

Le principal avantage est une consommation d'énergie significativement plus faible et une meilleure immunité au bruit, tout en maintenant des vitesses de fonctionnement comparables ou supérieures.

Avec la garantie de qualité Micro Wire, vous pouvez procéder à votre réparation en toute confiance. Ajoutez au panier pour garantir votre composant vérifié.
