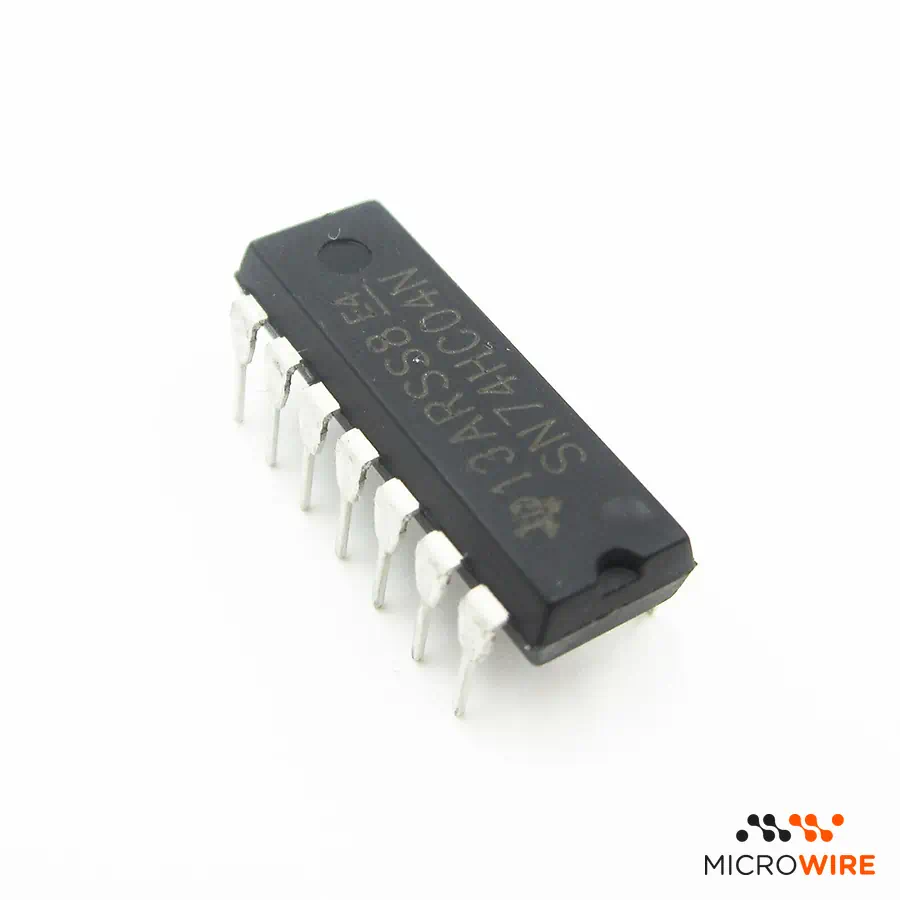

Circuit Intégré 74HC04N Porte Logique NON

Circuit Intégré 74HC04N: Fiabilité pour les Réparations Logiques

Le Circuit Intégré 74HC04N est une solution haute performance pour l'inversion de signaux dans les circuits numériques. Équipé de six portes logiques NON indépendantes, ce composant utilise la technologie CMOS haute vitesse (HC) pour garantir une faible consommation d'énergie et des temps de propagation rapides. Idéal pour restaurer la fonctionnalité des équipements nécessitant une logique d'inversion précise, assurant une réparation durable et fiable.

Spécifications Techniques

• Type de Logique: Inverseur (Porte NON)
• Nombre de Circuits: 6
• Famille Logique: HC (High-Speed CMOS)
• Tension d'Alimentation: 2V à 6V
• Boîtier: DIP-14 (Dual In-line Package)
• Courant de Sortie (Haut/Bas): -5.2mA / 5.2mA
• Température de Fonctionnement: -40°C à +85°C
• Compatibilité: Standard broche à broche avec les logiques 74LS04

Conseils d'Utilisation / Installation

Lors du remplacement d'un 74HC04N, assurez-vous que l'alimentation du circuit est coupée pour éviter les dommages dus aux décharges électrostatiques (ESD). Vérifiez l'orientation du composant en utilisant l'encoche de référence (broche 1) avant de le souder. L'utilisation d'un support DIP est recommandée pour faciliter les maintenances futures et éviter la surchauffe de la puce pendant la soudure.

Label Qualité Micro Wire

Chez Micro Wire, votre confiance est notre priorité. Chaque Circuit Intégré 74HC04N est soumis à une inspection manuelle rigoureuse et à des tests fonctionnels avant d'être expédié. Ce processus de contrôle qualité garantit que vous recevez un composant 100% fonctionnel et sans défaut, prêt à être intégré dans vos projets de réparation les plus exigeants.

Foire Aux Questions

Ce CI est-il compatible avec la série 74LS04 ?

Oui, le 74HC04N est fonctionnellement compatible et broche à broche avec le 74LS04, mais offre des avantages tels qu'une consommation d'énergie réduite et une plage de tension d'alimentation plus large. Vérifiez toujours les spécifications de votre circuit.

Quelle est la fonction principale de ce circuit intégré ?

Sa fonction est de réaliser l'opération logique de négation ou d'inversion. Chacune des six portes internes reçoit un signal d'entrée (haut ou bas) et fournit le signal opposé à sa sortie.

Puis-je utiliser les portes non utilisées ?

Oui. Pour garantir la stabilité du circuit et éviter une consommation inutile, il est recommandé de connecter les entrées de toutes les portes non utilisées à VCC (niveau haut) ou à GND (niveau bas).

Assurez la précision logique de vos réparations avec un composant vérifié. Ajoutez le 74HC04N à votre panier et comptez sur la qualité et l'expédition rapide de Micro Wire.
