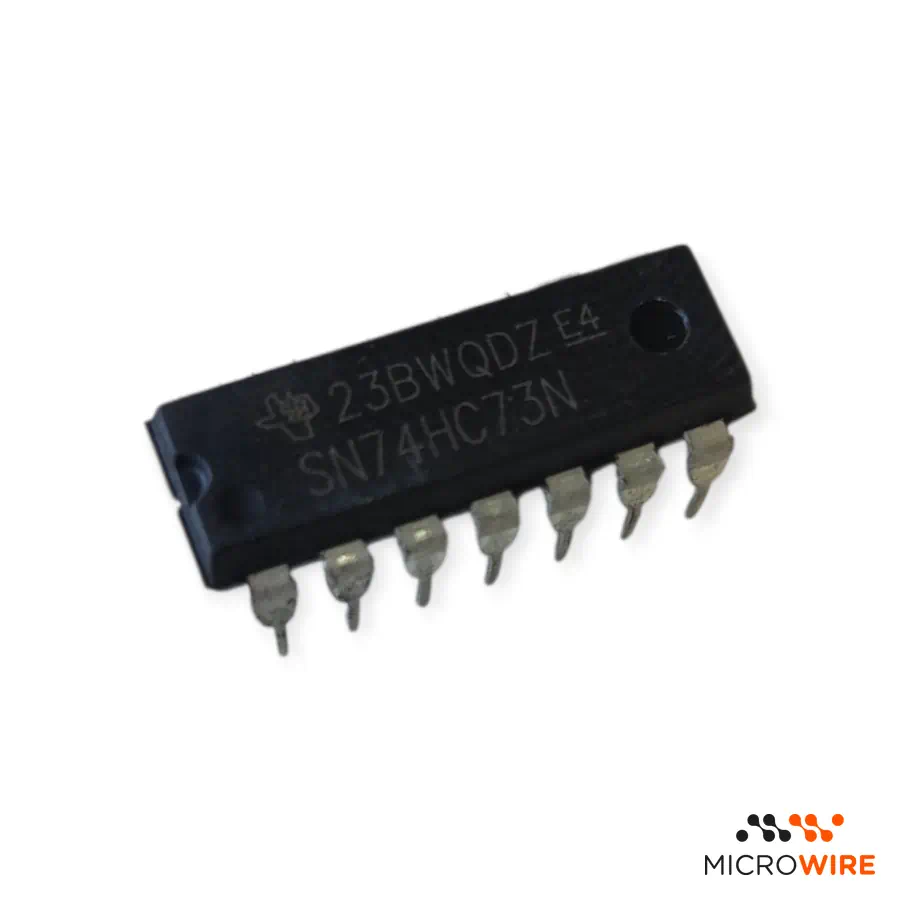

Circuit Intégré 74HC73N Double Bascule JK avec Reset

Circuit Intégré 74HC73N Double Bascule JK avec Reset: Précision pour les Réparations Électroniques

Restaurez la fonctionnalité de vos équipements avec le Circuit Intégré 74HC73N, un composant essentiel pour les systèmes de logique séquentielle. Cette double bascule JK avec fonction de reset indépendante offre un fonctionnement à haute vitesse et à faible consommation, assurant une commutation fiable et prévisible. Sa technologie CMOS avancée le rend idéal pour la réparation de compteurs, de diviseurs de fréquence et de registres à décalage dans les équipements numériques.

Spécifications Techniques

• Type de Logique: Double Bascule JK avec Reset (Clear)
• Tension d'Alimentation (VCC): 2V à 6V
• Fréquence d'Horloge Maximale: 60 MHz
• Temps de Propagation (tpd): 175 ns (typique)
• Courant de Repos (Icc): 4 µA (maximum)
• Boîtier: DIP-14 (Dual In-line Package)
• Nombre de Broches: 14
• Déclenchement d'Horloge: Flanc Montant (Positive Edge)

Conseils d'Utilisation / Installation

Lors du remplacement de ce composant, assurez-vous que l'alimentation du circuit est coupée pour éviter tout dommage. Vérifiez l'orientation correcte du CI à l'aide de l'encoche ou du point de référence avant de le souder. Il est recommandé d'utiliser un fer à souder à température contrôlée pour ne pas surchauffer le composant et la carte de circuit imprimé.

Label Qualité Micro Wire

Chez Micro Wire, votre confiance est notre priorité. Chaque Circuit Intégré 74HC73N est soumis à une inspection manuelle rigoureuse et à des tests de fonctionnalité avant d'être expédié. Ce processus garantit que vous recevez un composant 100% opérationnel, exempt de défauts et prêt à assurer le succès de votre réparation.

Foire Aux Questions

Ce CI est-il compatible avec la série 74LS73?

Bien qu'ils partagent la même fonction logique, le 74HC73N (CMOS) a des caractéristiques de tension et de vitesse différentes de celles de la série 74LS (TTL). Vérifiez toujours les spécifications de votre circuit pour garantir la compatibilité électrique.

Quelle est la fonction de la broche Reset (Clear)?

La broche Reset (CLR) permet de forcer la sortie (Q) à un état logique bas (0) de manière asynchrone, indépendamment de l'état de l'horloge ou des entrées J et K. Elle est cruciale pour initialiser l'état de la bascule.

Pour une réparation réussie, faites confiance aux composants vérifiés. Ajoutez le 74HC73N à votre panier et profitez de notre stock avec expédition rapide.
