Circuit Intégré 74HC86N Porte Logique XOR

Circuit Intégré 74HC86N: Logique XOR Fiable pour Projets Numériques

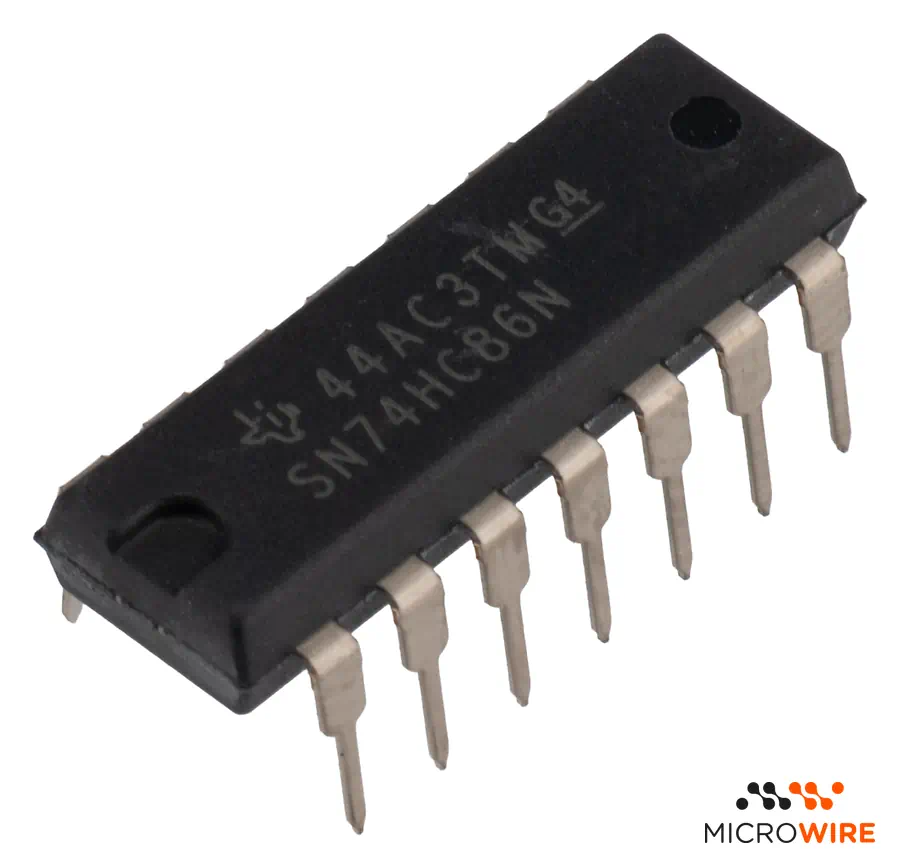

Le Circuit Intégré 74HC86N est une solution robuste et efficace pour implémenter des opérations logiques XOR (OU exclusif) dans vos projets électroniques. Ce composant de la famille 74HC (High-Speed CMOS) offre quatre portes XOR indépendantes dans un seul boîtier DIP-14, combinant la haute vitesse de fonctionnement de la technologie LSTTL avec la faible consommation d'énergie caractéristique du CMOS. C'est le choix idéal pour les circuits arithmétiques, les comparateurs de parité et le traitement des signaux numériques qui exigent précision et fiabilité.

Spécifications Techniques

• Type de Logique: Porte XOR (OU Exclusif)
• Famille Logique: 74HC (High-Speed CMOS)
• Nombre de Portes: 4
• Tension d'Alimentation (Vcc): 2V à 6V
• Courant de Sortie (High/Low): 5.2mA / 5.2mA
• Boîtier: DIP-14 (Through-Hole)
• Temps de Propagation (tpd): ~9 ns à 5V
• Compatibilité de Niveau Logique: TTL et CMOS

Conseils d'Utilisation / Installation

Pour garantir la stabilité du circuit, il est recommandé d'utiliser un condensateur de découplage (typiquement 100nF) entre les broches d'alimentation (VCC et GND), positionné le plus près possible du CI. Les entrées non utilisées doivent être connectées à VCC ou GND pour éviter les états flottants qui peuvent augmenter la consommation d'énergie et provoquer un comportement erratique. Ce composant est sensible aux décharges électrostatiques (ESD) ; manipulez-le avec les précautions nécessaires.

Questions Fréquentes

Quelle est la principale différence entre le 74HC86 et le 74LS86?

La principale différence réside dans la technologie. Le 74HC86 (High-Speed CMOS) a une consommation d'énergie beaucoup plus faible et une plage de tension d'alimentation plus large (2V-6V) par rapport au 74LS86 (Low-Power Schottky TTL), qui fonctionne à 5V. Le 74HC86 offre également une meilleure immunité au bruit.

Puis-je utiliser ce CI avec un microcontrôleur 3.3V comme l'ESP32?

Oui. La famille 74HC est compatible avec les niveaux logiques de 3.3V. Tant que le 74HC86N est alimenté avec la même tension que le microcontrôleur (ou une tension compatible), la communication entre eux sera fiable.

Assurez la précision logique de vos projets avec un composant fondamental. Micro Wire garantit des composants de qualité avec expédition rapide afin que vous n'interrompiez pas votre travail.
